O guardião silencioso: conheça o sistema SRS do seu veículo

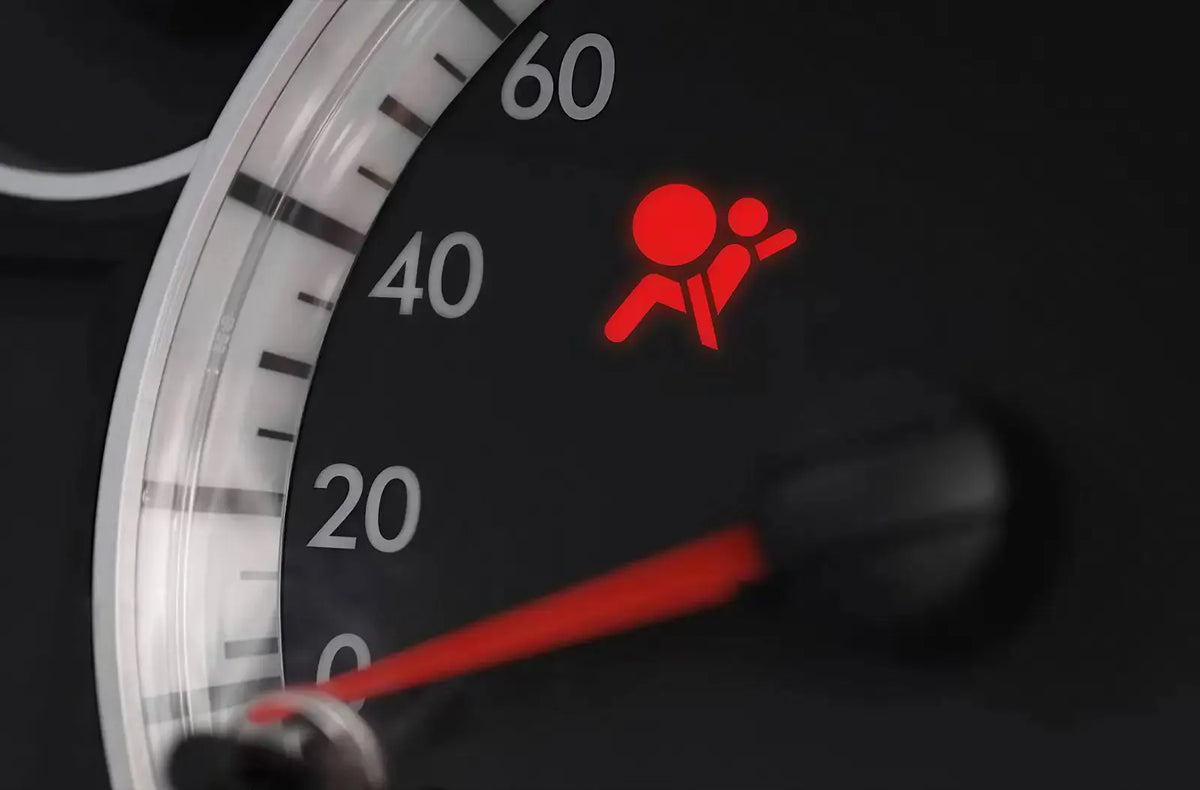

No panorama automotivo moderno, o seu veículo é uma obra-prima de sistemas eletrônicos de segurança integrados. No centro desta rede encontra-se o Sistema de Retenção Suplementar (SRS), ou seja, o sistema de airbags. É um guardião silencioso que permanece em segundo plano e supervisiona continuamente os sensores, a ocupação dos bancos e os pré-tensionadores dos cintos para garantir a sua proteção em caso de colisão. Quando a característica e preocupante luz do airbag se acende no painel de instrumentos, não se trata simplesmente de um problema visual: indica que o sistema detectou uma inconsistência em sua lógica e foi desativado para evitar um acionamento irregular ou acidental.

Muitos proprietários reagem à luz do airbag com uma combinação de medo e confusão. A explicação habitual — frequentemente promovida por algumas oficinas — sustenta que o sistema de airbags é uma “caixa preta” que requer uma custosa intervenção exclusiva da concessionária. No entanto, a realidade é muito mais favorável. As falhas do airbag baseiam-se em dados e seguem uma sequência lógica de acontecimentos que pode ser diagnosticada, localizada e resolvida através da tecnologia profissional adequada.

A barreira do diagnóstico: por que os scanners genéricos falham

Se você já tentou solucionar uma luz do SRS utilizando um scanner OBD2 econômico e universal para TPMS ou um leitor de códigos genérico, provavelmente encontrou a mensagem “Nenhuma falha encontrada”. Isso ocorre porque os protocolos OBDII padronizados só são legalmente obrigados a cobrir os dados do motor relacionados às emissões. As redes de comunicação do SRS, do chassi e da carroceria utilizam protocolos próprios e específicos de cada fabricante que são completamente invisíveis para as ferramentas básicas.

Para um profissional do diagnóstico — ou para um entusiasta que exige resultados profissionais —, um dispositivo genérico não só é limitado, como está obsoleto. Se você dirige um veículo complexo, como um que requer um scanner OBD2 específico para Mercedes-Benz, você precisa de uma ferramenta capaz de superar a barreira de comunicação com o Módulo de Controle do SRS. Estes sistemas requerem um scanner OBD2 profissional que não se limite a ler códigos, mas que também possa interpretar dados específicos do fabricante, analisar a resistência elétrica em tempo real e fornecer orientação sobre o componente físico que apresenta a falha. Sem estas funções, você só pode fazer suposições, o que costuma provocar substituições custosas e desnecessárias.

Precisão com LAUNCH: o seu ecossistema de diagnóstico de segurança

Para diagnosticar e corrigir eficazmente as falhas do SRS, você precisa da visibilidade que o ecossistema de diagnóstico LAUNCH proporciona. Estas ferramentas são projetadas para gerir a complexidade das arquiteturas de segurança modernas e oferecer a profundidade de dados necessária para localizar as falhas com precisão de nível de fábrica.

Para o proprietário que exige diagnósticos profundos dos sistemas e busca uma solução específica, o LAUNCH Creader Elite X500 é uma excelente ferramenta para a oficina doméstica. Ao contrário das ferramentas básicas, o X500 é um dispositivo especializado que pode adaptar-se a determinadas marcas de veículos, incluindo Mercedes-Benz e BMW. Isto representa uma grande vantagem para os proprietários de veículos premium, uma vez que proporciona capacidades de diagnóstico de nível OE. Quando a luz do airbag se acende, o X500 permite realizar um escaneamento completo de todos os sistemas e consultar especificamente o módulo SRS, fornecendo descrições detalhadas das falhas que as ferramentas genéricas não conseguem detectar. Além disso, o X500 suporta “Testes Ativos” bidirecionais. Isto significa que você pode enviar comandos a determinados componentes, como os pré-tensionadores dos cintos ou os indicadores de advertência, para verificar o seu funcionamento e confirmar se a falha é realmente elétrica ou está relacionada com um sensor antes de iniciar a desmontagem. Para aqueles que desejam informações de nível de fábrica sobre a rede de segurança do veículo, o X500 é uma excelente referência.

Para o entusiasta que precisa de uma plataforma de diagnóstico profissional e versátil, compatível com uma ampla variedade de marcas americanas, asiáticas e europeias, o LAUNCH Creader Professional 919 Advanced é uma opção excepcional. O 919 Advanced é uma ferramenta sólida e altamente capacitada que oferece uma solução integral para as necessidades de diagnóstico do trem de força e do chassi. No diagnóstico do SRS, destaca-se pela sua capacidade de recuperar códigos específicos do fabricante e exibir “Dados em tempo real” dos sistemas. Quer você esteja investigando uma falha comum da cinta do airbag (clock spring) em um sedã asiático ou um problema complexo do Sistema de Classificação de Ocupantes em um veículo europeu de luxo, o 919 Advanced fornece informações claras e práticas para identificar imediatamente a causa principal. Atua como uma ponte entre o usuário e a lógica eletrônica invisível do veículo, garantindo um diagnóstico informado, eficiente e preciso.

Guia avançado para interpretar os códigos de falha do SRS

Quando a luz do airbag se acender, siga este procedimento estruturado de diagnóstico para identificar a causa.

Passo 1: escaneamento completo da conexão da rede

Conecte a ferramenta LAUNCH à porta OBDII do veículo e inicie um relatório do estado de todos os sistemas. As falhas do SRS raramente aparecem de forma isolada. Com frequência, devem-se a eventos de “Baixa tensão” ou erros de “Comunicação de rede”. Ao revisar simultaneamente o estado completo do veículo, você pode descobrir que a falha do SRS é, na verdade, um sintoma secundário provocado por uma queda de tensão da bateria ou por uma interrupção de comunicação no módulo central de gateway. Esta visão permite identificar o “Módulo de origem”, ou seja, a causa principal da perda de comunicação.

Passo 2: interpretação dos “Dados em tempo real” e da resistência

Acesse o menu “Dados em tempo real” do scanner LAUNCH e selecione os PIDs do “Módulo do airbag”. Esta é uma das chaves do diagnóstico profissional.

Valores de resistência: o módulo SRS envia constantemente uma pequena corrente elétrica através dos detonadores dos airbags e dos pré-tensionadores dos cintos para verificar a integridade da cablagem. Um circuito em bom estado normalmente mostra uma resistência entre 2,0 e 3,0 ohms.

Lógica da falha: se o scanner LAUNCH mostrar um valor de “Infinito” — circuito aberto —, você terá identificado um fio partido ou um chicote desconectado. Se mostrar “Resistência alta”, provavelmente existe oxidação ou corrosão em um terminal do conector. Estes dados permitem localizar com precisão o problema e evitam dedicar horas a rastrear manualmente a cablagem.

Passo 3: verificação bidirecional dos componentes

Como o LAUNCH Creader Elite X500 suporta controle bidirecional, você pode realizar um “Teste Ativo” dos indicadores de advertência do sistema de segurança e dos interruptores dos fechos dos cintos. Este passo é fundamental para verificar o trajeto da cablagem. Se o scanner mostrar que o estado do interruptor do fecho muda de “Desafivelado” para “Afivelado” quando você conecta o cinto, você terá demonstrado que o sensor e a cablagem funcionam corretamente. Se os dados não mudarem, a falha estará localizada no próprio interruptor do fecho e não no sistema do airbag. Isto permite confirmar a localização da falha sem realizar desmontagens desnecessárias.

Por que este investimento se paga sozinho

As ferramentas de diagnóstico funcionam como uma proteção para os sistemas de segurança do veículo. Investir em uma ferramenta profissional como as séries LAUNCH Creader Elite ou Professional é uma das formas mais eficazes de reduzir os gastos a longo prazo.

Confirmação da causa principal: você evita substituir módulos de airbag caros quando a falha real é um problema simples no chicote elétrico ou um conector solto debaixo do banco.

Economia em procedimentos de “aprendizado”: muitos veículos modernos requerem uma “Calibração do SRS” ou um “Restabelecimento do Sistema de Classificação de Ocupantes (OCS)” após qualquer reparo relacionado com os bancos ou o SRS. O scanner LAUNCH permite realizar estes procedimentos por conta própria e economizar custos significativos de mão de obra da concessionária.

Cobertura profunda dos sistemas: a capacidade de acessar protocolos específicos de cada fabricante torna a série LAUNCH uma opção fiável para diferentes marcas de veículos e proporciona a mesma capacidade de diagnóstico utilizada por técnicos profissionais.

Cláusula de responsabilidade: reconhecer os limites

Embora um scanner profissional ofereça uma enorme vantagem, lembre-se de que a eletrônica não pode reparar o desgaste físico dos componentes ou terminais. Se a ferramenta indicar que os sinais estão corretos, o chicote está intacto e o módulo funciona corretamente, mas a luz do SRS continua acesa, pode existir uma falha física interna, como um módulo de airbag disparado que foi reparado incorretamente ou um sensor de impacto danificado pela entrada de água. Nenhum scanner pode substituir uma inspeção mecânica nestes casos. Utilize primeiro a ferramenta para descartar todos os problemas eletrônicos e os desvios nos sinais dos sensores — responsáveis por uma proporção considerável das falhas modernas do SRS — antes de concluir que existe uma avaria interna grave.

Manutenção inteligente: além do sensor

Em vez de focar apenas nos códigos do SRS, considere também os fatores anteriores que afetam a vida útil do sistema de segurança:

Fator da tensão da bateria: os módulos SRS modernos são extremamente sensíveis às flutuações de tensão. Se a bateria estiver fraca, o sistema pode registrar códigos de “Baixa tensão” e acender a luz. Verifique sempre o estado da bateria antes de investigar falhas caras de sensores.

Limpeza dos conectores: os conectores do SRS costumam estar instalados em espaços estreitos e escuros debaixo dos bancos ou dentro do painel. Quando realizar trabalhos no interior, utilize um limpador de contatos elétricos de alta qualidade nos conectores relacionados com o SRS que você manuseou. Isto ajuda a evitar a oxidação que provoca códigos de “Resistência alta”.

Umidade no interior: a umidade persistente pode corroer os delicados pinos dos sensores SRS situados debaixo dos bancos. Manter o interior limpo e reparar rapidamente qualquer infiltração é a melhor forma de conservar a rede de segurança seca e plenamente operativa.

Perguntas frequentes

P: O LAUNCH Elite X500 é eficaz para marcas de veículos premium?

R: Sim. O Elite X500 foi concebido para oferecer uma elevada compatibilidade, especialmente para proprietários de veículos Mercedes-Benz e BMW. Proporciona uma comunicação profunda com os sistemas que as ferramentas genéricas não conseguem oferecer e permite acessar os diagnósticos específicos do chassi que estas marcas requerem.

P: Por que a luz do SRS continua acesa após o reparo da cablagem?

R: Muitos sistemas requerem a execução de um comando de “Apagar” a partir da ferramenta de diagnóstico para atualizar a memória do módulo. O scanner LAUNCH mostrará quando o estado muda de “Atual” para “Histórico”, o que indica que a luz já pode ser apagada.

P: Não sou mecânico profissional, é demasiado complexo?

R: A interface da série LAUNCH Creader foi concebida para ser clara. A função “Consulta de DTC” converte códigos abstratos em descrições fáceis de entender, permitindo compreender rapidamente o estado dos sistemas de segurança do veículo.
